一、 設備概述：

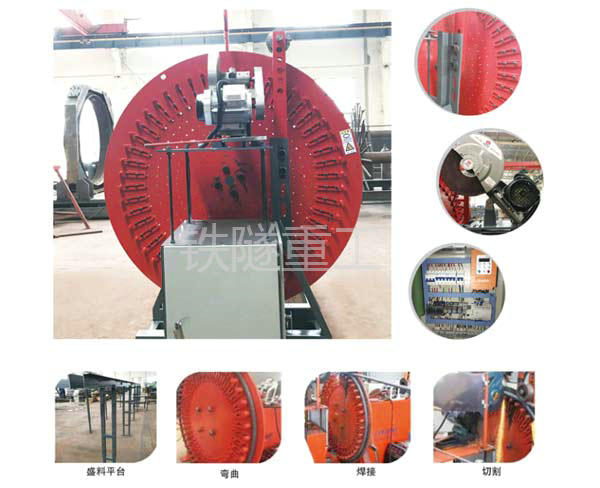

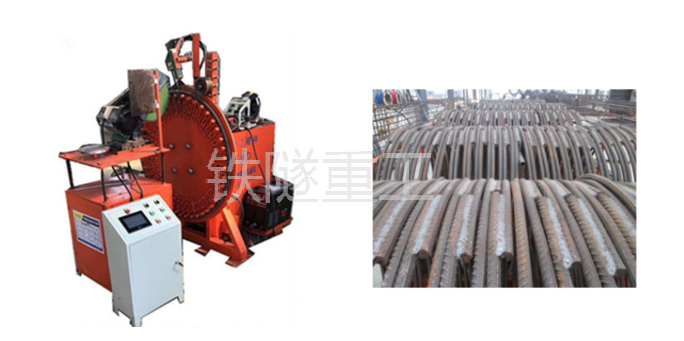

鐵隧TSWY2500 采用立式圓盤結構，同時集成自動焊接和切斷裝置，實現“彎圓、焊接、切斷”三步數控自動加工，精度可控制在±m 3mm  以內。 傳動速度  80cm/min ，有效控制了一次成型合格率。設備操作簡單， 只需一人操作 。 精度準、 速度快 、 效率高。

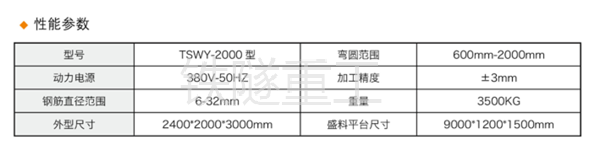

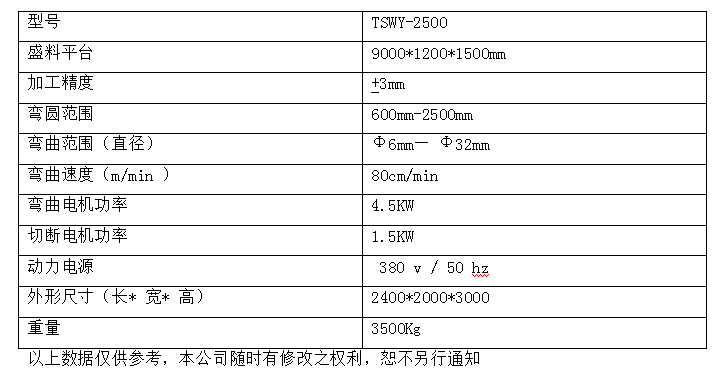

二、TSWY2500主要技術參數：

三、 操作指南：

首先在數控終端進行機械參數設置，設定需彎曲加強圈彎曲周長及焊接機械

手的起始焊接點和焊接長度（單面焊 10d, 雙面焊 5d ）。

1.通過傳輸平臺人工將鋼筋通長肋調整豎直，

同時通過傳輸平臺將鋼筋端頭卡入模具圓盤卡槽位置，啟動數控彎圓按鈕。

2、彎圓機按設定的程序自動開始彎圓，并在設定點自動停止

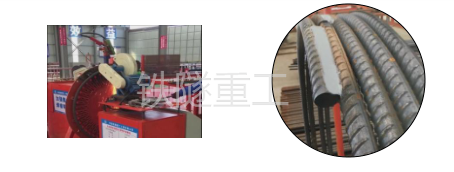

3、當鋼筋彎曲至設定位置后，機械焊接手自動啟動完成加強圈外側的焊接工作， 在達到設定的焊接長度后，氣保焊機自動停止。

4、焊接完成后，檢查焊縫飽滿度，達到要求后使用

人工對加工好的加強圈進行切斷并放置于存料架。

四、 控制加強圈質量 比較鋼筋籠加強圈加工的精度及尺寸是確保結構物保護層合格的重要環節，加強圈尺寸出現偏差將導致整個鋼筋籠尺寸不合格。 因此，高標準加強圈的制作顯得尤為重要。

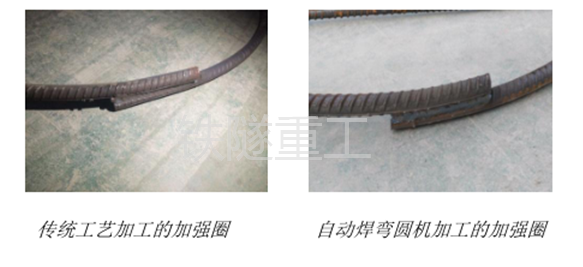

加強圈彎制過程中，傳統彎曲無法確保搭接部分圓順，下料長度增加 2cm彎曲后需切掉翹頭； 自動焊彎圓可有效控制加強圈搭接部分翹頭， 且焊縫飽滿，能嚴格保證 質量、 提高安全系數、提升經濟
